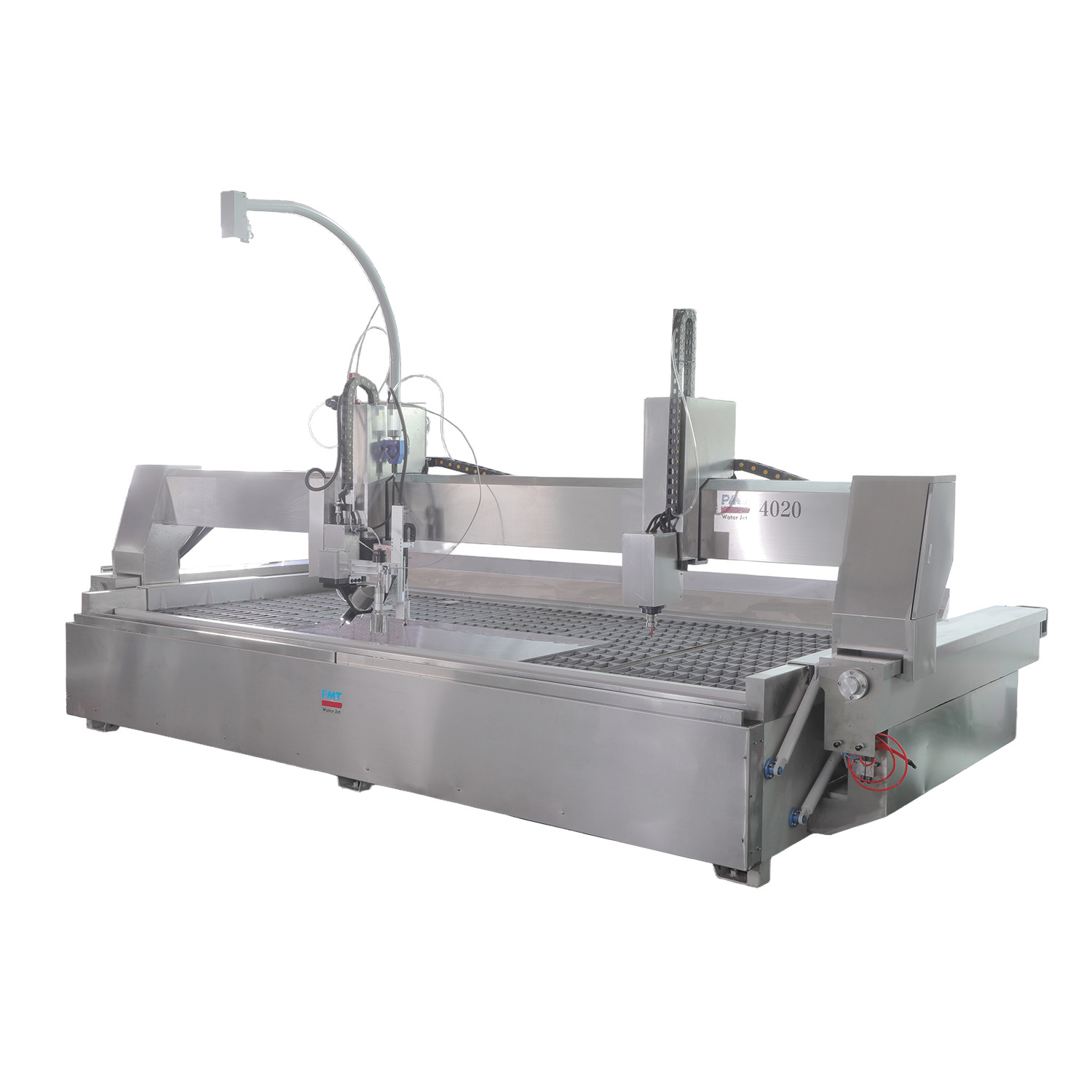

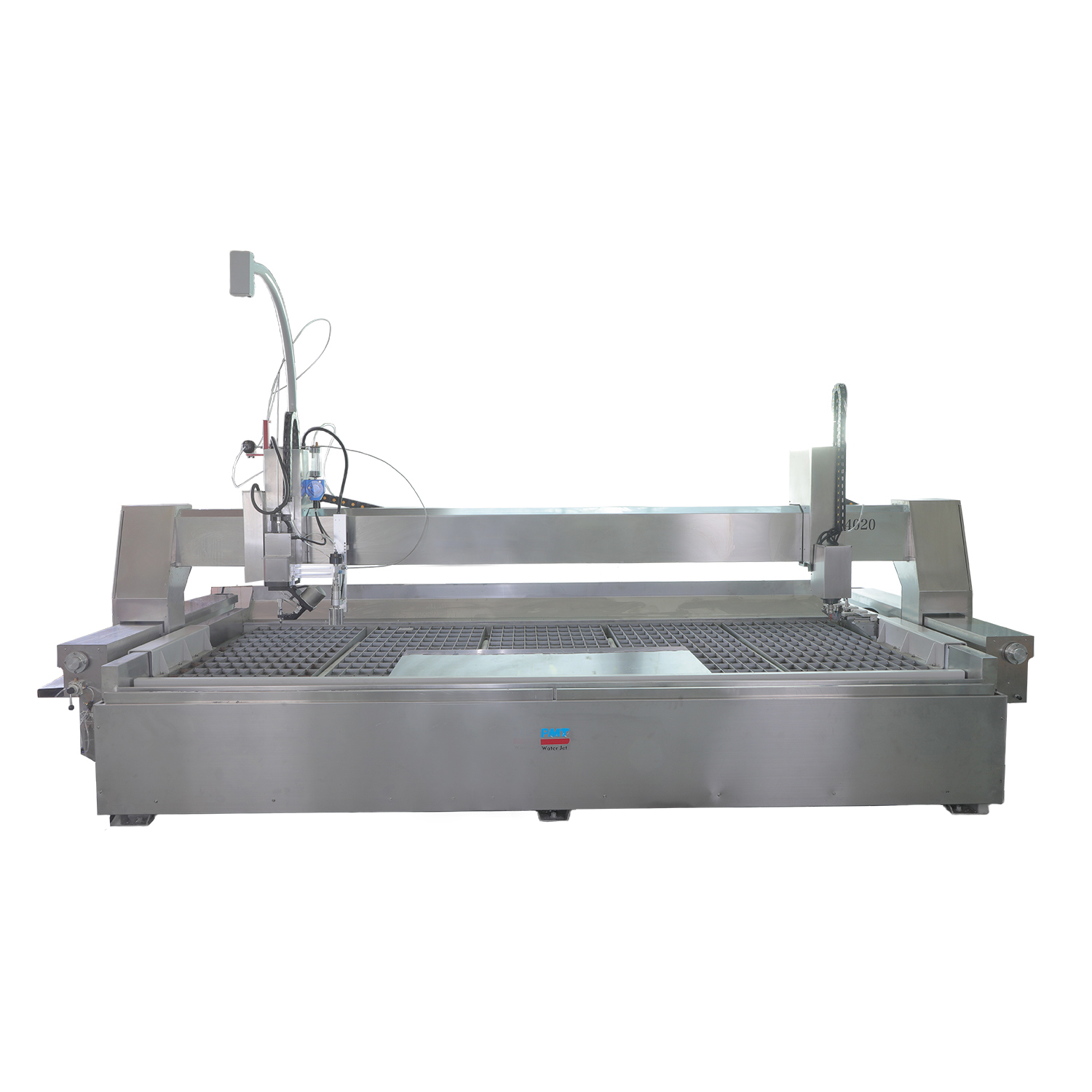

5轴切割头水射流切割机
PMT水刀切割机的优点
1. 切割光滑品质完美。
2、水刀切割精度可达0.1mm。边缘接缝规则，水射流切割还可以制作非常复杂的拼图和壁画。
3、切割速度快，产品一致性和互换性很好。
4、钻孔、切割、成型一次完成。
5、改善工作环境，减少粉尘和噪音对操作人员的影响。
6. 水射流切割是一种冷切割，不会破坏材料的内部结构。
7. 它是唯一用于加工复合材料和易碎瓷器的机器。
8.水刀可以切割金属、橡胶、泡沫、塑料、复合材料、石材、瓷砖、大理石、玻璃等。
9.关于外形尺寸，我们有 4000*2000毫米 , 3000*2000毫米 , 2000*1500毫米 , 2500*1550毫米 , 6000*1950毫米 等等，你想要哪个？

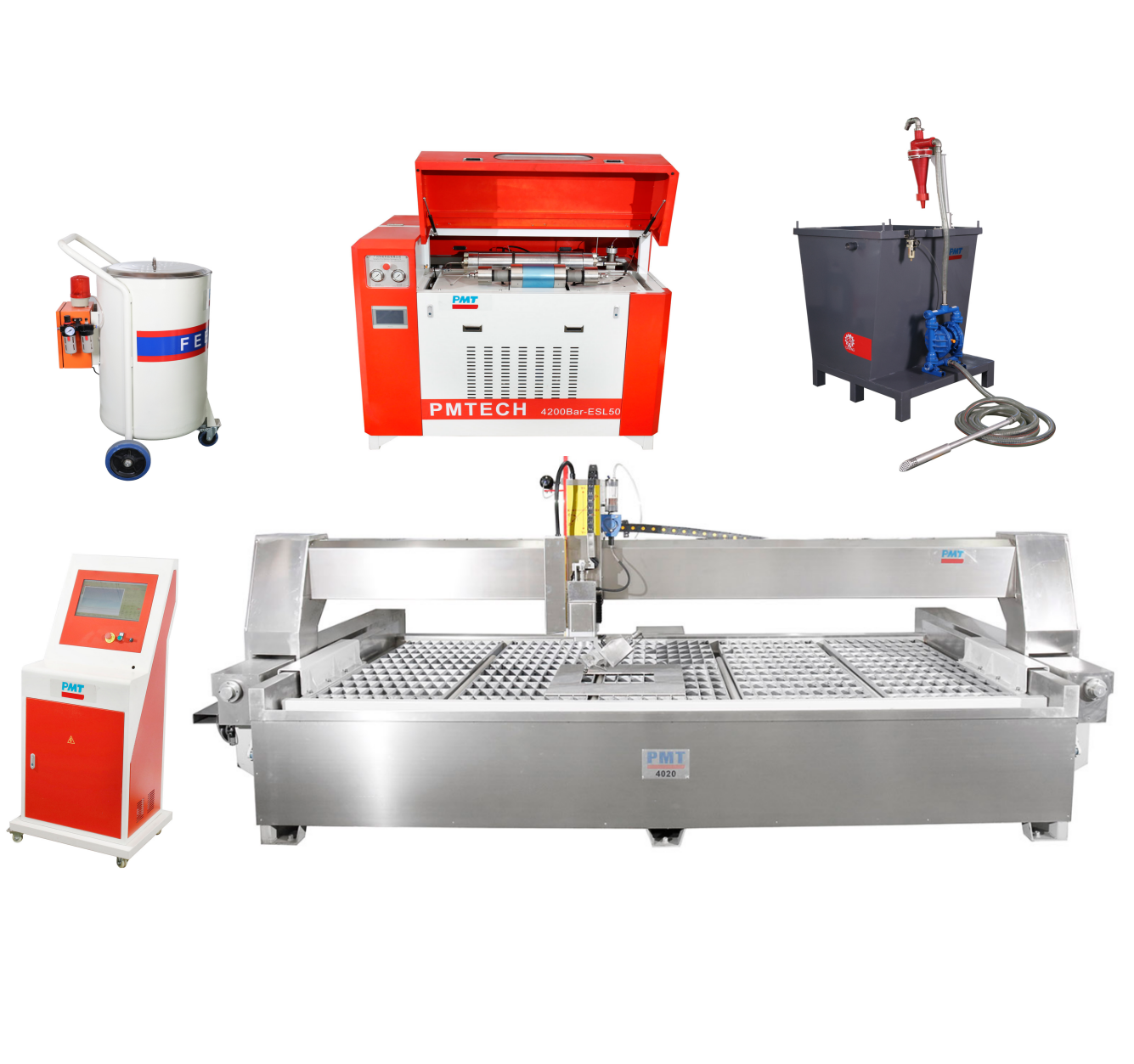

1. 工作台及控制器

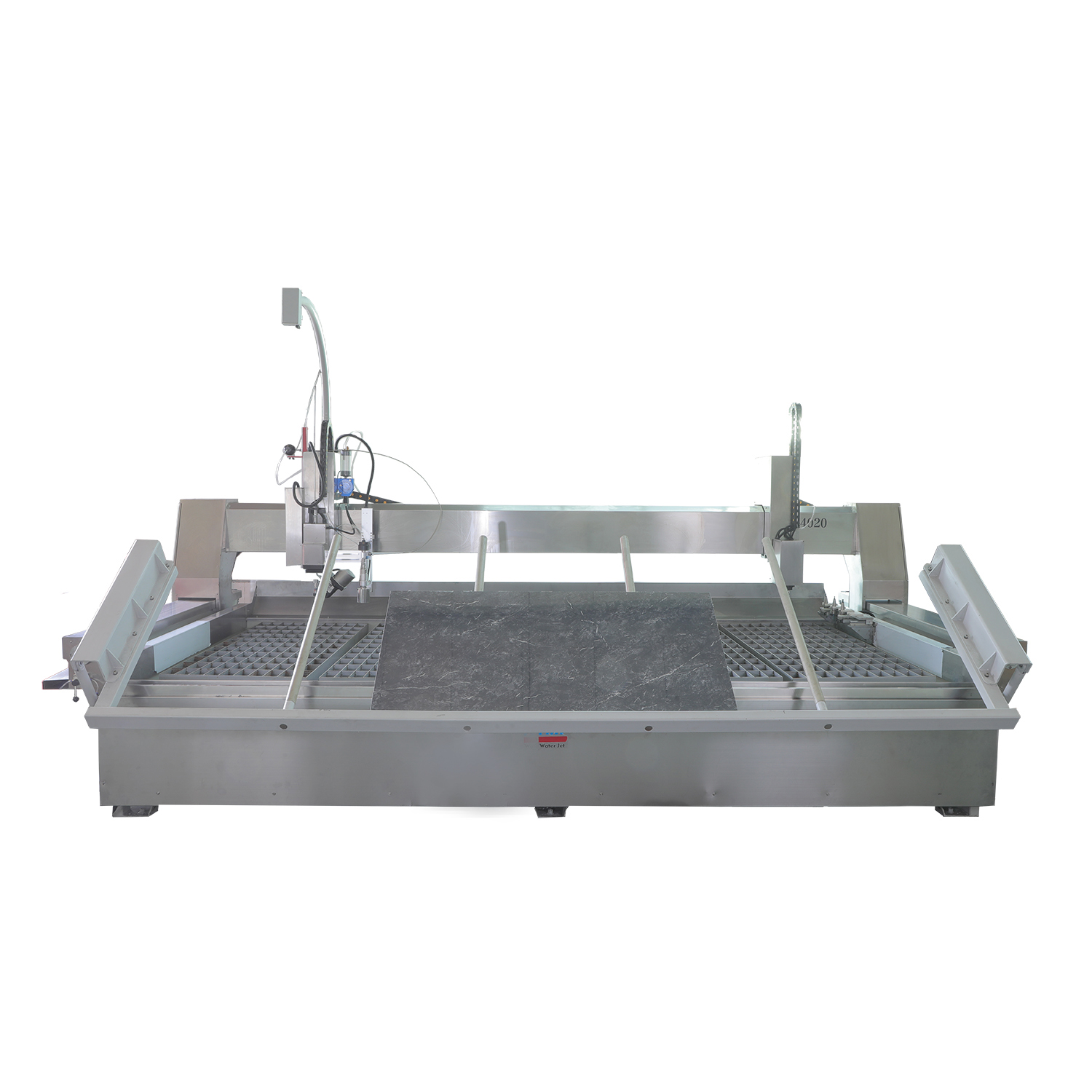

PMT水刀切割台由X轴、Y轴、Z轴传动部分、水箱、切割头、润滑部分和伺服驱动系统组成。龙门式机械结构，适合大型机床，X、Y轴运行距离长，适合加工各种复杂的大外形尺寸零件。
切割台为二维电脑控制工作台，由Y轴、捕集器、X轴、Z轴（切割头架）、切割头、高压软管、磨料盒组成。X轴和Y轴均安装直线导轨和滚珠丝杠。
型号 | 2015 | 2515 | 3020 | 4020 | 6020 |
外形尺寸（毫米） | 2650*2150毫米 | 3100*2150毫米 | 4500*2300毫米 | 5250*2300毫米 | 7250*2300毫米 |
最大切割范围 | 2000*1600毫米 | 2000*1500毫米 | 3200*1750毫米 | 4000*1750毫米 | 6000*1750毫米 |
Z轴行程 | 180毫米 | ||||
伺服系统 | 维宏，代工松下 | ||||
齿轮齿条 | ABBA/TBI，台湾品牌 | ||||
重复定位精度 | ±0.025毫米/米 | ||||
切割精度 | ±0.1毫米 | ||||
机床空载最快移动速度 | 15m/分钟 | ||||
润滑 | 油浸 | ||||
材料 | 203不锈钢料槽、铸钢横梁、橡胶、不锈钢盖 | ||||
2.ESL50高压泵结构
外形尺寸(长*宽*高) | 1800*1000*1400毫米 |
重量 | 1200公斤 |
电机功率 | 37千瓦/50马力 |
最大压力 | 420Mpa/4200bar |
工作压力 | 300-350Mpa |
最大排油量 | 104升/分钟 |
最大流量 | 3.7升/分钟 |
电源设备 | 380伏50赫兹 |
供水 | ≥15.1升/分钟 |
蓄能器 | 1.5升 |
①供水系统
主机需要两个水源进行切割和冷却，因此需要两个排水：冷却水排水和漏水排水。
特殊定义如下：
切割水：必须向增压器供应20-1000psi（1.4-6.9bar）的水。输入水量不应小于输出水量的1.5倍。
冷却水（用于热交换器）：热交换器用于调节液压油中的积热。
②液压系统
液压系统由增压、过滤、冷却系统组成。增压原理是：37kw的电机驱动液压泵，液压泵将液压油加压至最大20Mpa。
③水射流增压系统
增压系统主要是指增压器，但还包括水路中将低压水变成高压水的其他部件。具体包括增压器、蓄能器、高压管、连接器等。增压器是增压系统的主要组成部分。本手册包含增压器的原理、结构和维护部分。
④电气控制系统
电控系统集成在控制屏内，包括PC机、控制电路。该控制系统用于主机的启停和速度调节。下面列出了面板上的显示屏、按钮和旋钮的功能。
“电源设备指示灯”“电压表”“币值表”“总开关”“水泵主机开关”“高压/磨料开关”“急停”

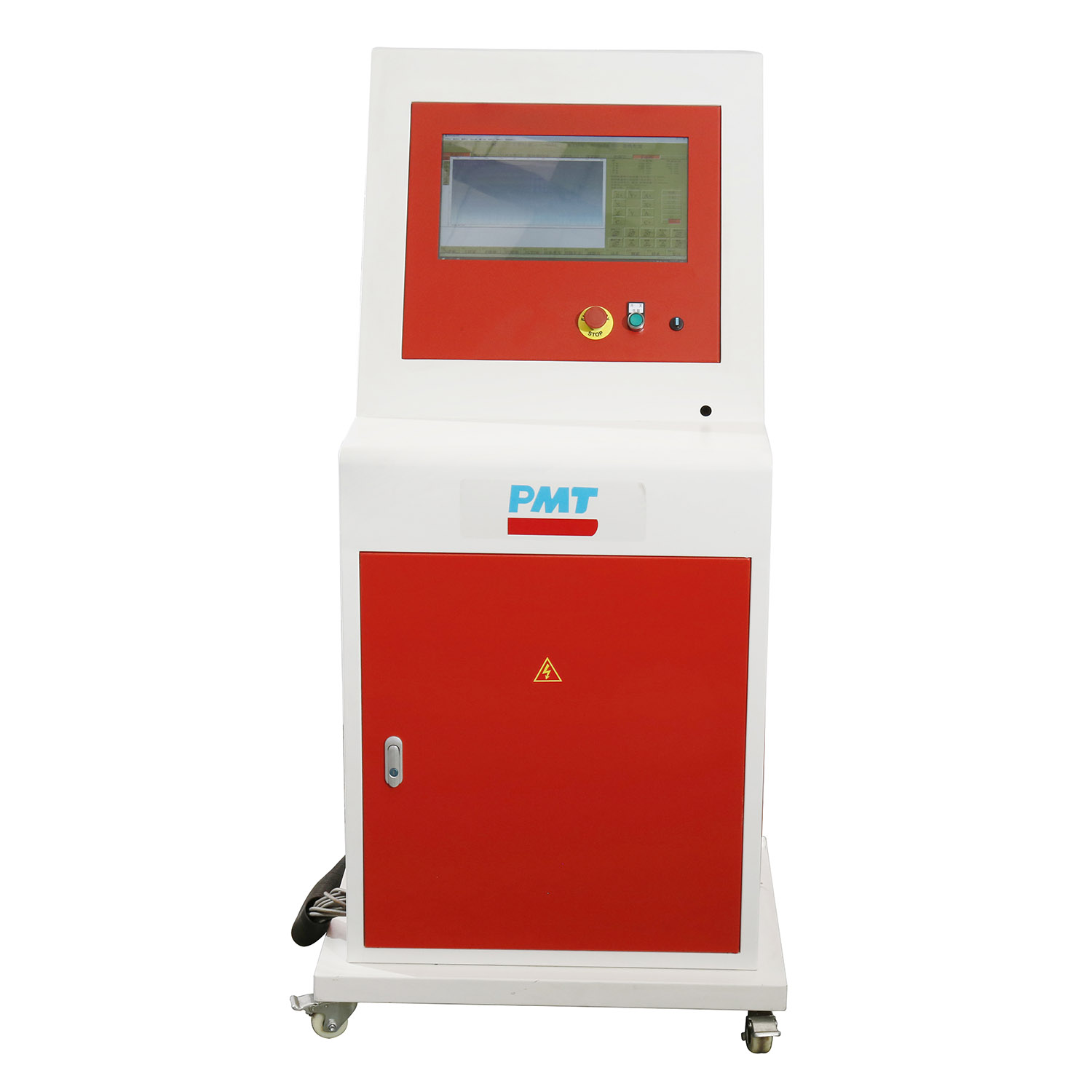

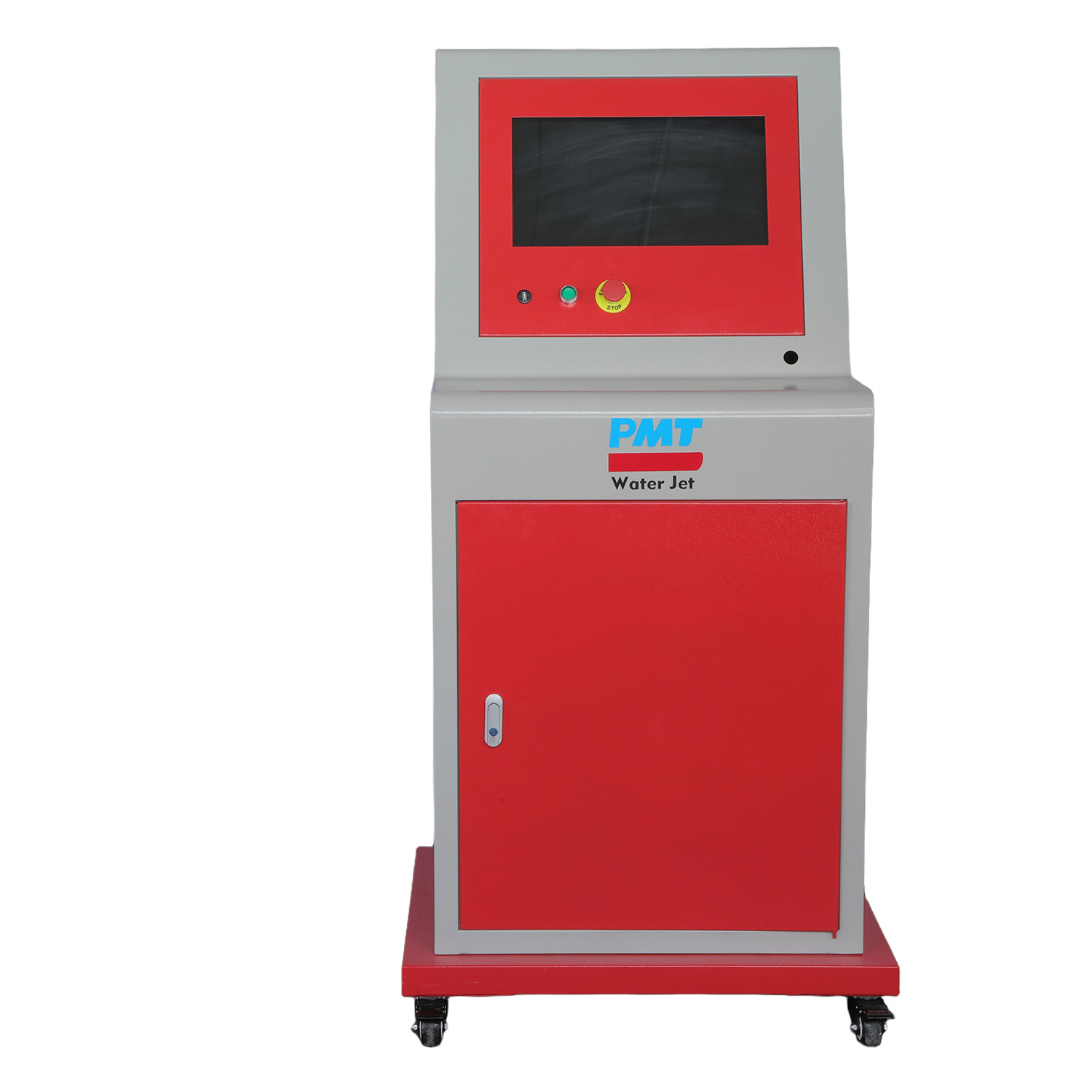

3.数控控制器
电源设备 | 交流220V 50/60Hz |
绘图系统 | 自动CAD |
电脑系统 | Windows 7的 |
功能 | 遥控器 |
屏幕 | 采用19寸液晶屏 |
水射流软件 NC-Studio-V10 | 支持DXF文件和NC代码 |
4.交流5轴 金刚石切割头切割系统
重复定位精度 | ±0.02/1000mm |
切割精度 | ±0.15/1000mm |
最大压力 | 420兆帕 |
喷嘴的类型 | 解析3 |
砂管尺寸 | 7.14*1.02*76毫米 |
Z轴运行行程 | 180毫米 |
A轴旋转角度 | ±67° |
C轴旋转角度 | ±360° |
切割角度 | ±45° |
应用 | 2D/3D切割 |

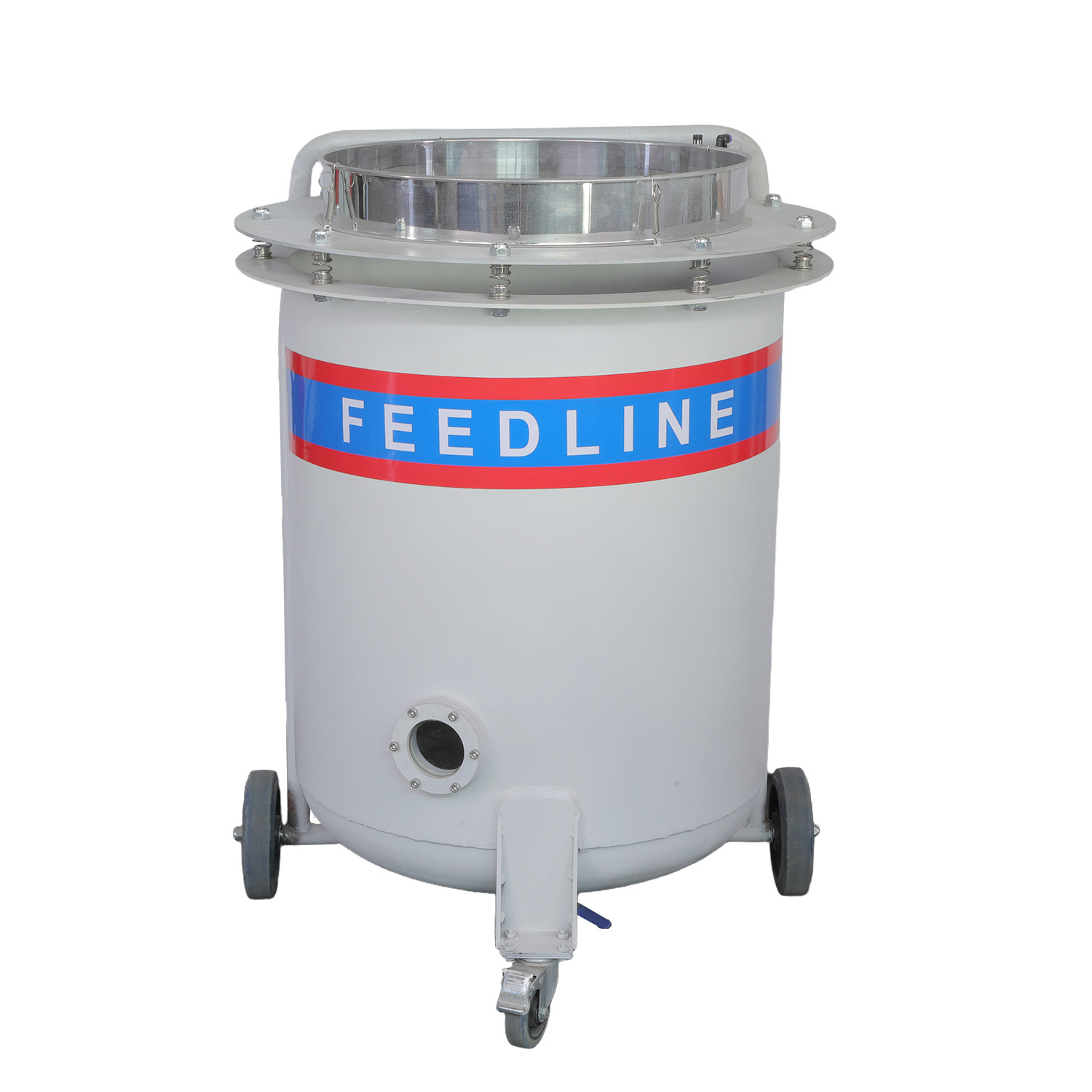

5.磨料供给系统
外形尺寸(长*宽*高) | 700*700*1350mm |
重量 | 80公斤 |
最大容量 | 200公斤 |
最大供气压力 | 2巴 |
软件控制电机调节调节器 | |
消除磨料废物 | |
6、地面荷载系统
迷你水刀切割机的切割速度根据材料、厚度、所需的切割质量、水压和机器本身的配置而有所不同，一般对于PMT水刀，您可以找到以下速度仅供参考。
我厂不仅拥有各种规格的水刀机及水刀零配件，还销售各种石材雕刻机、激光机、桥切机、磨边机、排距机、绳机等!!!
技术培训
1、超高压水射流切割机基本工作原理2、高压系统及增压工作原理
3、更换高压密封、低压密封及高压部件
4、高压系统的维护及常见故障的判断与排除
5、CNC编程&操作&数控切割平台操作
6、数控切割平台的日常维护
7、设备安装
8、磨料控制及输送操作及CNC通讯
9、CAD/CAM软件的操作及CNC通讯
10、主要高压功能件、高压水开关、磨料切割头的工作原理、维护及常见故障的判断与排除
售后服务
1、整机免费保修一年或2000高压/小时
2、为用户培训设备操作维护人员2名、电脑操作人员1名
3、在线安装调试（食宿由用户负责）
4、终身维护
5、保证备品备件的长期供应
6、有新产品、新技术时享受特价升级
7、维修响应时间：质量保证期内，当用户设备出现故障时，接到通知后24小时内做出响应。对于常见故障，通过电话或电子邮件的方式指导用户尽快恢复生产
产品包装
水刀切割机包装：外侧木质包装，内侧软包或全部软膜，确保安全。包括马力泵、带切割头的水射流切割台床、数控水射流控制器、水射流送砂机、泵备件、20英尺或40英尺集装箱装载。约30-40cbm，4000-6000kgs，全套水刀设备。
水刀备件：内软包装，外纸箱包装。水刀磨料石榴石砂：包装*25kg小包装+40袋大袋。包装方式也可根据客户要求。
机器交货时间：15-30天
水刀备件：1-7天
公司简介
广州完美机械科技有限公司（PMT）位于广州市花都区，距广州国际机场10公里。PMT公司一直在制造高品质的水射流切割机。完美切割是我们对客户的承诺。
经过十多年的沉淀和发展，PMT公司已成为一家集研发、生产、销售、技术于一体的国家高新技术企业。秉承“质量第一、服务第一”的经营理念，为客户提供石材、瓷砖玻璃、金属加工一站式解决方案。我们先进的技术和可靠的服务获得了世界各地客户的一致好评。
