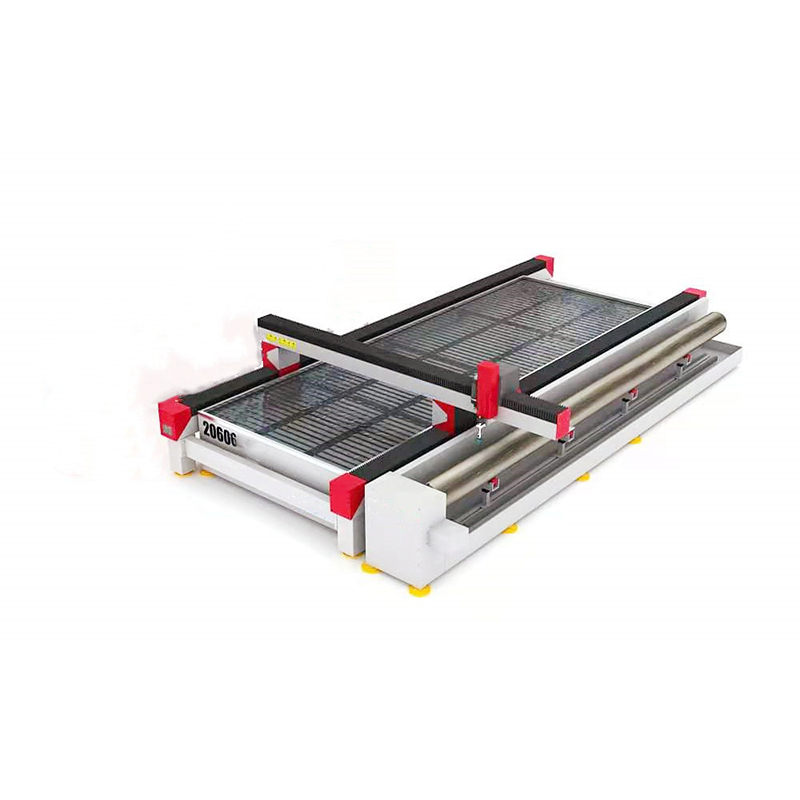

5轴切割头水射流切割机PMT水刀切割机的优点
使用我们的水射流成型机实现完美的切割质量。
使用我们的水射流成型机可实现高达 0.1 毫米的切片精度，考虑到精确的边缘接缝以及令人难以置信的谜语和壁画的形成。
体验我们的水射流成型机的快速切割速度和出色的产品一致性和兼容性。
我们的水射流成型机在一个单独的循环中进行钻孔、切割和成型。
使用我们的水射流成型机减少残留物和噪音对管理员的影响，从而改善工作空间。
我们的水射流切割创新保证了病毒切割周期，从而节省了材料的内部结构。
我们的水射流成型机是处理易碎陶瓷和复合材料的最佳选择。
使用我们的水射流成型机切割多种材料，包括金属、弹性材料、泡沫、塑料、复合材料、石材、瓷砖、大理石和玻璃。
浏览各种外形尺寸，包括6020、6030、8030

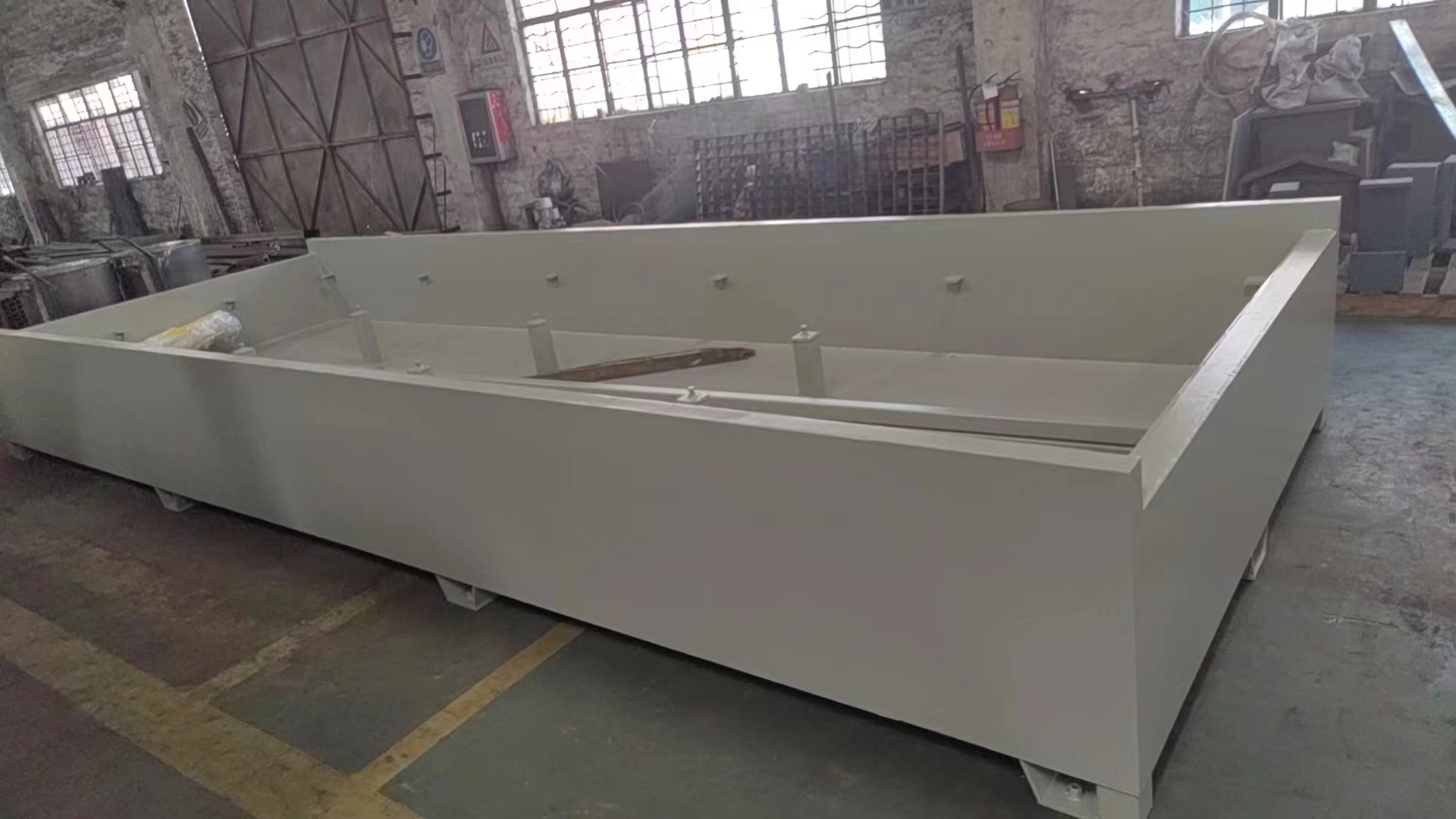

1. 工作台及控制器
PMT水刀切割台配备了精细的传动机构，包括X、Y、Z战斧、水箱、切割头、润滑脂机构和伺服驱动机构。
其龙门机械结构明确适用于大型测量机器，考虑到沿 X 和 Y 战斧的扩展行程距离，使其可以合理地处理令人难以置信的和大于平均外形尺寸的零件。
该切割台是一流的 2-D PC 控制框架，包括 Y 枢轴、捕手、X 轮毂、Z 轮毂（切割头架）、切割头、高压软管和毛坯箱。为了保证活动的准确性和平稳性，X 和 Y 战斧都配备了直辅助装置和滚珠丝杠。
型号 | 6020 | 6030 | 8030 | 12030 | |
外形尺寸（毫米） | 7200*3500毫米 | 7200*4500毫米 | 9200*4500毫米 | 13200*4500mm | |
最大切割范围 | 6000*2000毫米 | 6000*3000毫米 | 8000*3000毫米 | 12000*3000mm | |
Z轴行程 | 180毫米 | ||||
伺服系统 | 维宏，代工松下 | ||||
齿轮齿条 | ABBA/TBI，台湾品牌 | ||||
重复定位精度 | ±0.025毫米/米 | ||||
切割精度 | ±0.1毫米 | ||||
机床空载最快移动速度 | 30m/分钟 | ||||
润滑 | 油浸 | ||||
材料 | 203不锈钢料槽、铸钢横梁、橡胶、不锈钢盖 | ||||

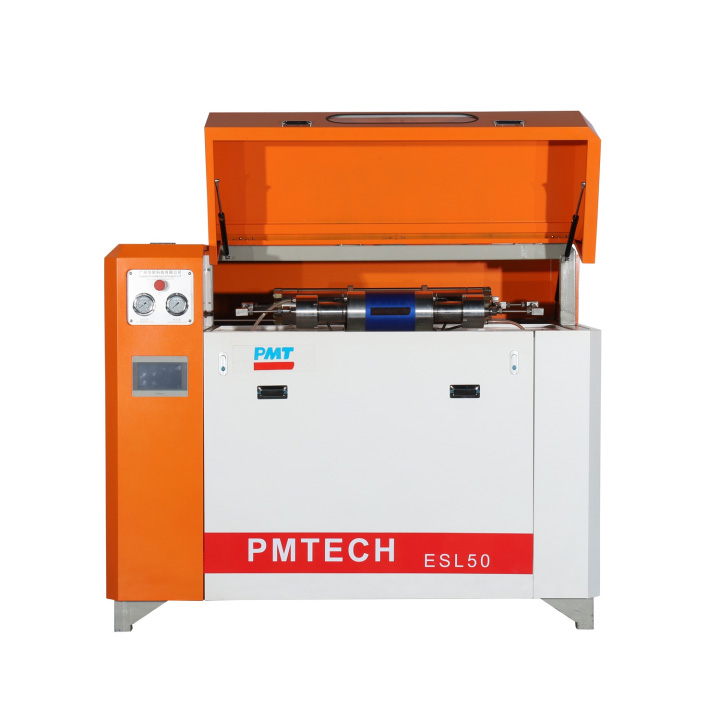

2.ESL50高压泵结构
外形尺寸(长*宽*高) | 1800*1000*1400毫米 |
重量 | 1200公斤 |
电机功率 | 37千瓦/50马力 |
最大压力 | 420Mpa/4200bar |
工作压力 | 300-350Mpa |
最大排油量 | 104升/分钟 |
最大流量 | 3.7升/分钟 |
电源设备 | 380伏50赫兹 |
供水 | ≥15.1升/分钟 |
蓄能器 | 1.5升 |
3.数控控制器
电源设备 | 交流220V 50/60Hz |
绘图系统 | 自动CAD |
电脑系统 | Windows 7的 |
功能 | 遥控器 |
屏幕 | 采用19寸液晶屏 |
水射流软件 NC-Studio-V10 | 支持DXF文件和NC代码 |

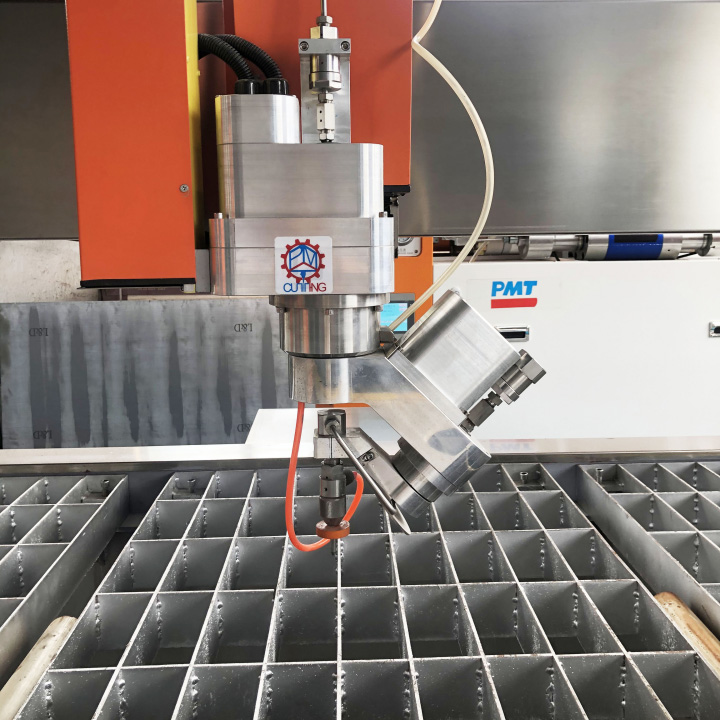

4.交流5轴 金刚石切割头切割系统
重复定位精度 | ±0.02/1000mm |
切割精度 | ±0.15/1000mm |
最大压力 | 420兆帕 |
喷嘴的类型 | 解析3 |
砂管尺寸 | 7.14*1.02*76毫米 |
Z轴运行行程 | 180毫米 |
A轴旋转角度 | ±67° |
C轴旋转角度 | ±360° |
切割角度 | ±45° |
应用 | 2D/3D切割 |

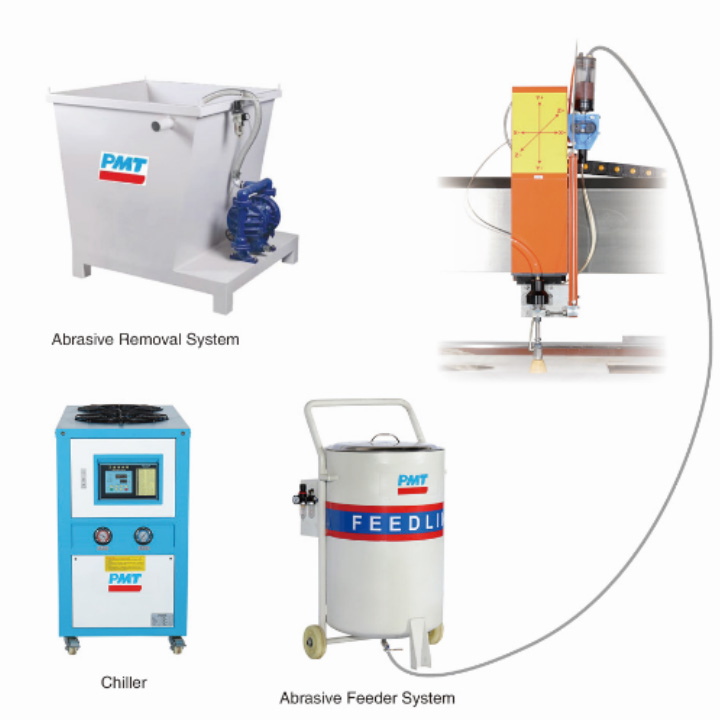

5.磨料供给系统
外形尺寸(长*宽*高) | 700*700*1350mm |
重量 | 80公斤 |
最大容量 | 200公斤 |
最大供气压力 | 2巴 |
软件控制电机调节调节器 | |
消除磨料废物 | |
我厂不仅拥有各种规格的水刀机及水刀零配件，还销售各种石材雕刻机、激光机、桥切机、磨边机、排距机、绳机等!!!
技术培训
1、超高压水射流切割机基本工作原理2、高压系统及增压工作原理
3、更换高压密封、低压密封及高压部件
4、高压系统的维护及常见故障的判断与排除
5、CNC编程&操作&数控切割平台操作
6、数控切割平台的日常维护
7、设备安装
8、磨料控制及输送操作及CNC通讯
9、CAD/CAM软件的操作及CNC通讯
10、主要高压功能件、高压水开关、磨料切割头的工作原理、维护及常见故障的判断与排除

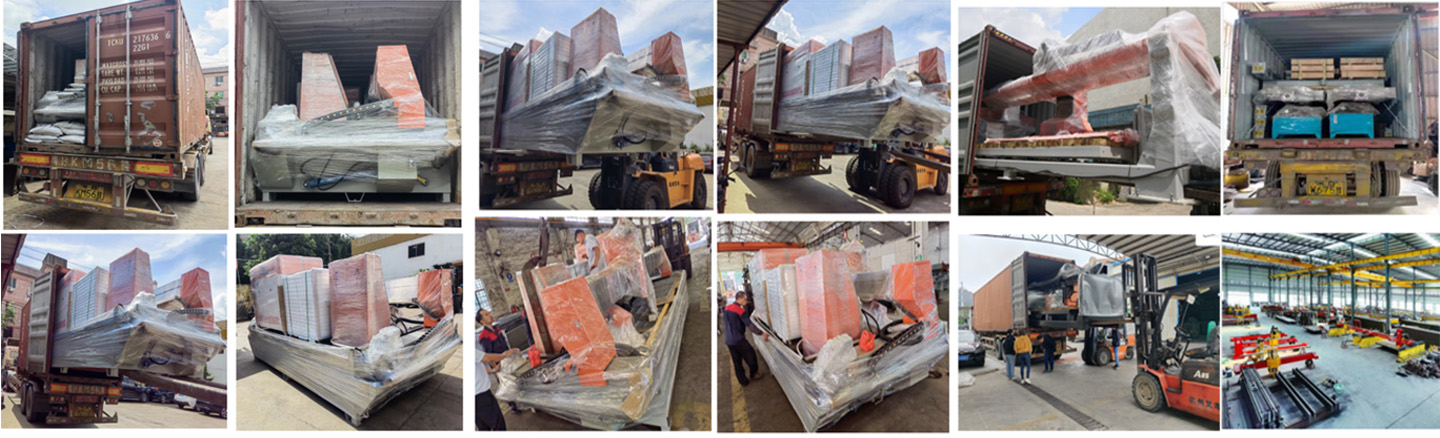

产品包装
水刀切割机捆绑：我们的水刀切片机经过精心捆绑，以保证运输过程中的安全。该捆绑包外部采用实木，内部采用精致的捆绑材料。另一方面，我们提供使用所有精致薄膜捆绑的选择，以提高安全性。该套装包含 HP 虹吸管、带切割头的水射流切割台床、数控水射流调节器、水射流送砂器以及虹吸管的额外零件。水刀机齿轮的整个布置被堆叠在20英尺或40英尺的支架中，外形尺寸约为30-40立方米，负载为4000-6000公斤。
水刀备件：为了确保水刀备件的安全运输，我们采用内部精致的捆绑材料和外部容器捆绑的组合。这保证了零件在旅行期间受到全面保护。此外，我们可以根据客户的喜好强制要求明确的捆绑要求。
机器的运输时间：我们的水刀机器的运输时间通常为 15 至 30 天。我们努力快速运送我们的物品以解决客户的问题。
水刀备件：1-7天

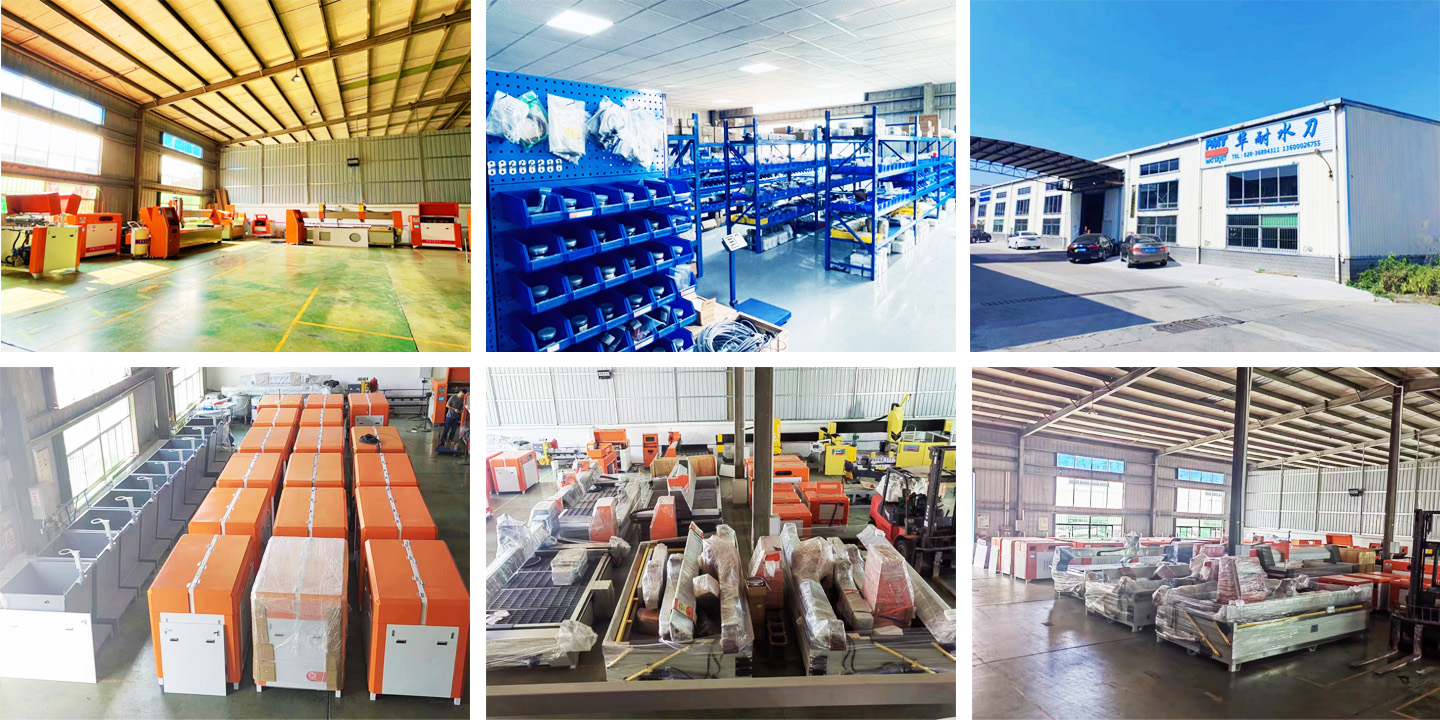

公司简介
认证证书
